對(dui)置雙主軸(zhou)專(zhuan)門(men)化(hua)數控車床:
機床特點:
■機床采用45º臥(wo)式斜床身布局,剛(gang)性好,排屑方便。
■機床設立兩個獨立加(jia)(jia)工(gong)(gong)區(qu),既能實現兩主軸加(jia)(jia)工(gong)(gong)零件(jian)的對接,也能滿足當其中一(yi)加(jia)(jia)工(gong)(gong)區(qu)進行調整(測量工(gong)(gong)件(jian)、調整刀具等(deng))不影響(xiang)另一(yi)加(jia)(jia)工(gong)(gong)區(qu)的工(gong)(gong)作。
■機(ji)床主機(ji)與(yu)自動上下料裝置一體化設計,機(ji)構緊湊,安裝調試方(fang)便,布局合理,占地面積(ji)小。
■機床兩主軸箱可剛性對接,通過Z軸(zhou)伺服電機扭矩(ju)控制,使兩主軸(zhou)對接時,零(ling)件端面(mian)能可(ke)靠地靠緊在夾具(ju)的端面(mian),保(bao)證(zheng)零(ling)件加(jia)工精度。
■機(ji)床模塊化設計,可根據(ju)用戶對機(ji)床結構及性能的(de)不同要求進行個性化組合。
■機床全(quan)封閉防(fang)護,前部對(dui)開(kai)雙拉門、上(shang)部機械手(shou)進出通道、中間(jian)主軸對(dui)接窗口(kou)均有自(zi)動(dong)開(kai)啟裝(zhuang)置(zhi)(zhi)。配有自(zi)動(dong)潤滑、自(zi)動(dong)排屑裝(zhuang)置(zhi)(zhi),防(fang)護性能好(hao),造型美觀(guan),易于操(cao)作,維修(xiu)方便(bian)。

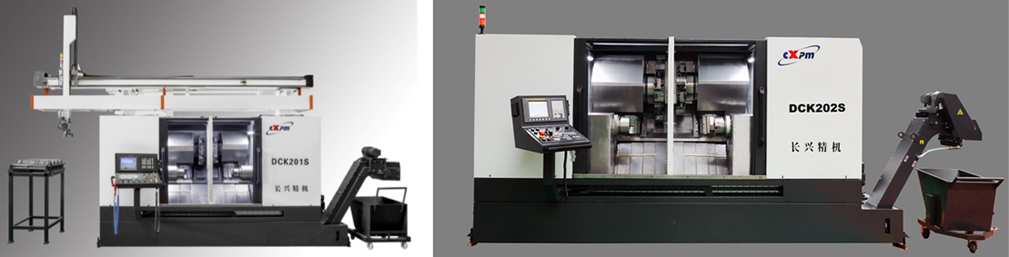

對置雙主軸專門化數控(kong)車(che)床照片:
 雙主軸數控車床技術參數 :
機(ji)床型號 |
單位 |
DCK201S |
DCK202S |
最大加(jia)工直徑 |
mm |
Φ200 |
Φ225 |
最大(da)加工(gong)長度(du) |
mm |
軸件120/內孔最大(da)深度80 |
軸件(jian)135/內孔最大(da)深度120 |
主軸轉速范圍(wei) |
rpm |
30-2500 |
30-2500 |
液壓動力卡(ka)盤(pan) |
mm |
Φ200 |
Φ200 |
主電機功率 |
kW |
7.5/11 |
11/15 |
機床外(wai)形尺寸(長×寬×高(gao)) |
cm |
441×231×186 |
481×231×186 |
機床重量(liang) |
t |
6.0 |
7.0 |
|
